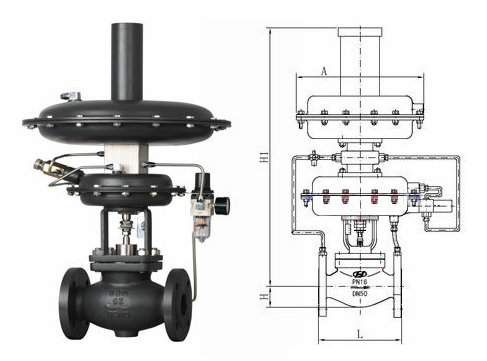

自力式氮封閥
- 閥門型號：ZZDQ
- 通徑規格：DN20～DN100mm
- 結構形式：直通鑄造閥
- 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
- 公稱壓力：PN16、PN40
- 適用溫度：-20-80℃ -20-350℃
- 應用范圍：石油、化工、氣體
- 產品特點：無需外部能源，根據自身壓力即可進行調節
自力式氮封閥概述：
自力式氮封裝置調節閥主要由快速泄放閥和自力式微壓調節閥，以及壓力彈簧、指揮器、脈沖管等相關部件組成，主要用于保持容器頂部保護氣體（一般為氮氣)的壓力恒定，以避免容器內物料與空氣直接接觸，防止物料揮發，被氧化，以及容器的安全，特別適用于各類大型儲罐的氣封保護系統。
自力式氮封閥特點：
自力式氮封閥具有節能、動作靈敏、運行可靠、操作與維修方便等特點，廣泛應用于石油、化工等行業。自力式氮封閥無需外部能源，利用管道自身壓力即可進行調節，能在無電、無氣的場合工作，既方便又節約能源，降低成本。
自力式氮封閥參數：
|
技術參數和性能 |
|
公稱通徑 |
Dn20、25、32、40、50、65、80、100mm |
|
公稱壓力 |
PN1.6、4.0MPa |
|
法蘭標準 |
JB/T79.1-94、79.2-94等 |
|
閥體材料 |
鑄鋼、不銹鋼 |
|
閥體型式 |
單座(P)、雙座(N)、套筒(M) |
|
閥芯材料 |
硬密封：不銹鋼 |
|
軟密封：不銹鋼鑲嵌橡膠圈 |
|
閥桿材料 |
不銹鋼 (1Cr18ni9Ti、1Cr18Ni12MoTi) |
|
壓力平衡 |
不銹鋼波紋管 |
|
流量特性 |
快開 |
|
使用溫度 |
-20-80℃ -20-350℃ |
自力式氮封閥工作原理：
當儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。當微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮氣。因微壓調節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。
自力式氮封閥結構組成：
|
結構組成 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
主閥 |
主閥閥芯 |
主閥執行機構 |
減壓閥 |
節流閥 |
指揮器閥芯 |
檢測機構 |
預設彈簧 |
主閥 |
檢測機構 |
彈簧 |
