氣動截止閥

多儀閥門 – 截止閥 – 氣動截止閥系列

氣動高壓截止閥

閥門型號：J661H，J661W，J661Y
通徑規格：DN10～DN100
結構形式：柱塞式
閥體材質：鍛鋼、鑄鋼、碳鋼、不銹鋼
公稱壓力：PN200～PN320
適用溫度：-29℃-550℃
應用范圍：蒸汽、油品、火力、電站、電廠
產品特點：壓力自緊式密封，密封可靠，開關平穩，耐高壓耐高溫

氣動高壓截止閥簡介：

氣動高壓截止閥一般采用焊接式結構，主要用于火力電站各種系統的管路上，適用于蒸汽、油品等介質，具有耐高溫高壓的特點。高壓氣動焊接截止閥具有良好的防腐性和足夠的強度，與其他閥門相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。

氣動高壓截止閥優點：

1、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。

2、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。

3、閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。

4、支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。

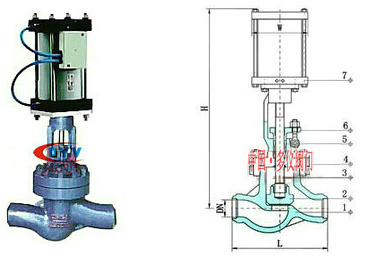

氣動焊接截止閥結構圖

氣動高壓截止閥技術參數：

閥體材質	鍛鋼、鑄鋼、碳鋼、不銹鋼
閥芯型式	柱塞式(錐面)
公稱通徑	DN10 ～ DN100
公稱壓力	PN20.0～32.0MPa
連接形式	焊接式 (對焊式、承插焊式)
