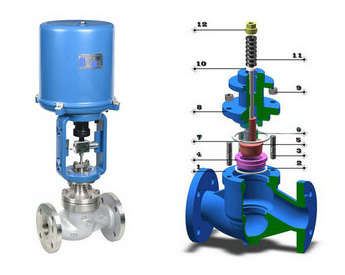

電動單座調節閥

閥門型號：ZDLP
通徑規格：DN25-DN200
結構形式：直通單座鑄造球型閥
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN16、PN40、PN64
適用溫度：-17℃-450℃（具體見產品詳情）
應用范圍：電力、冶金、化工、石油、環保、輕工、設備
產品特點：動作靈敏、連線簡單、流量大、體積小、調節精度高

電子式電動單座調節閥概述：

ZDLP電子式電動單座調節閥采用直通單座球形閥體，特別適用于閥前閥后壓力小，對泄露量求嚴格的工作場合，電動執行機構為電子式一體化結構，內含伺服放大器，輸入相關控制信號(4-20mADC或1-5VDC)，即可改變被調介質流量、壓力、液位、溫度等，使被控工藝參數保持在給定值。電動單座調節閥一般配于3810L或PSL系列型直行程電動執行機構，具有結構緊湊、調節精度高、壓降損失小、流量特性精確、導向面積大、防振動等優點。

電子式電動單座調節閥特點：

電子式電動單座調節閥特別適用于允許壓差小，而且允許泄漏量也較小壓差不大的工作場合，廣泛應用于精確控制氣體、液體、蒸汽等介質，由電流信號控制閥門開度，達到對壓力、流量、液位、溫度等工參數的連續調節。【查看

電動單座調節閥工作原理動態圖 】

電子式電動單座調節閥參數：

閥體
形式	直通單座鑄造球型閥
公稱通徑	25、32、40、50、65、80、100、1 25、150、200mm
公稱壓力	PN16、40、64bar
法蘭標準	JB/T79.1-94、79.2-94等
材料	鑄鋼( WCB)、不銹鋼（304、316、316L）等
上閥蓋	標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料

閥內組件
閥芯型式	單座柱塞型閥芯
流量特性	等百分比特性和線性特性
材料	不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

電動執行機構參數：

主要技術參數	電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC
	防護等級：相當IP55 隔爆標志：Exd\|\| BT4 手操功能：手柄
	環境溫度：-25 +70℃ 環境濕度：≤95%

額定流量系數Kv、額定行程、配用執行機構型號、允許壓差
公稱通徑DN(mm)	25	32	40	50	65	80	100	125	150	200
閥座直徑DN(mm)	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	8	13	22	32	50	80	120	200	280	450
行程L (mm)	16		20		40				60
配用執行機構型號	381 LS/XA-20		381 LS/XA-30		381 LS/XA-50			381 LS/XA-65
允許壓差( bar)	30	20	18	20.5	11.6	6.7	4.7	3.9	2.6	1.6

電子式電動單座調節閥尺寸：

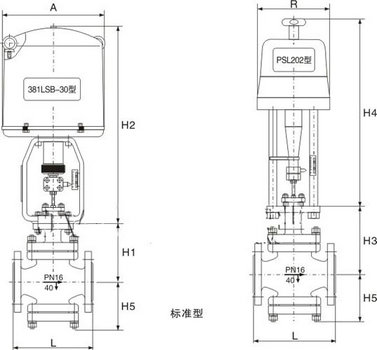

外形尺寸及重量單位：mm
公稱通徑		25	32	40	50	65	80	100	125	150	200
L	PN16/40	185	200	220	250	275	300	350	410	450	550
L	PN64	200	210	235	265	295	320	370	440	475	570
D		255	255	255	255	255	255	255	310	310	310
R		177	177	177	177	177	177	177	226	226	226
H1	PN16/40	155	175	180	200	235	250	260	330	350	420
H1	PN64	165	185	185	205	245	255	270	335	365	430
H3	PN16/40	171	195	200	220	262	277	287	357	377	447
H3	PN64	181	205	205	225	272	282	297	362	392	457
H2		373	495	495	495	700	700	700	725	725	725
H4		459	459	459	459	520	520	520	570	570	570
H5	PN64	120	120	140	145	190	210	220	270	280	320
重量 (KG)	PN16/40	16	19	22	23	39	50	59	80	87	115
重量 (KG)	PN64	21	24	31	33	49	75	92	129	137	170
