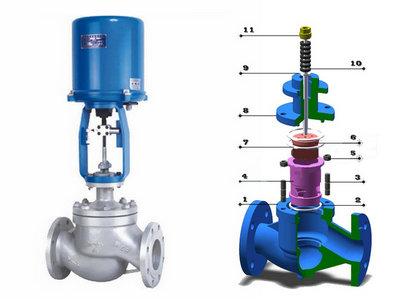

電動套筒調節閥
- 閥門型號：ZDLM
- 通徑規格：DN25～DN300mm
- 結構形式：壓力平衡式閥芯
- 閥體材質：鑄鋼(WCB)、不銹鋼(304、316、316L)
- 公稱壓力：PN16、PN40、PN64
- 適用溫度：-17℃-450℃（具體見產品詳情）
- 應用范圍：電力、冶金、石油、化工、輕工
- 產品特點：允許壓差大，穩定性好，工作時不易產生振動，適用性強
電子式電動套筒調節閥概述：
ZDLM電子式電動套筒調節閥采用套筒導向平衡型閥芯，特別適用于閥前閥后壓差較大，泄露要求不高的工作場合，且操作穩定性好，工作時不易產生振動，噪音低。電動套筒調節閥可配PSL、3810電子式電動執行器，以電源為動力，接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。【 查看
電動套筒調節閥工作原理動態圖 】
電子式電動套筒調節閥特點：
電動套筒調節閥閥芯導向面大，可以減小流體流動引發振動，具有工作平穩、流量特性準確等特點，且噪音低，比普通的單、雙座調節閥噪聲降低10dB左右，適用性強，廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統。
電子式電動套筒調節閥參數：
|
閥體 |
|
形 式 |
直通鑄造鐵球型閥 |
|
公稱通徑 |
25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm |
|
公稱壓力 |
PN16、40、64bar |
|
法蘭標準 |
JB/T79.1-94、79.2-94等 |
|
材 料 |
鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
|
上 閥 蓋 |
標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
|
閥蓋形式 |
螺栓壓緊式 |
|
填 料 |
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
|
閥內組件 |
|
閥芯型式 |
壓力平衡式閥芯 |
|
流量特性 |
等百分比特性和線性特性 |
|
材 料 |
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
電動執行機構參數：
|
執行機構 |
|
型 式 |
381 LSA-08 |
381 LSA-20 |
381 LSB-30 |
381 LSB-50 |
381 LSC-65 |
381 LSC-99 |
381 LSC-160 |
|
活塞直徑 |
381 LXA-08 |
381 LXA-20 |
381 LXB-30 |
381 LXB-50 |
381 LXC-65 |
381 LXC-99 |
381 LXC一160 |
|
輸出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
|
最大行程L(mm) |
30 |
60 |
100 |
|
工作速度( mm/s) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
|
主要技術參數 |
電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC |
|
防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄 |
|
環境溫度：-25 +70℃ 環境濕度：≤95% |
電子式電動套筒調節閥尺寸：
|
外形尺寸及重量 單位：mm |
|
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16/40 |
184 |
220 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
|
PN64 |
210 |
251 |
251 |
286 |
311 |
337 |
394 |
457 |
508 |
650 |
|
D |
|
255 |
255 |
255 |
255 |
255 |
255 |
255 |
310 |
310 |
310 |
|
R |
|
177 |
177 |
177 |
177 |
177 |
177 |
177 |
226 |
226 |
226 |
|
H1 |
PN16/40 |
128 |
152 |
152 |
160 |
205 |
205 |
208 |
273 |
330 |
364 |
|
PN64/100 |
140 |
160 |
160 |
180 |
210 |
210 |
220 |
290 |
340 |
370 |
|
H3 |
PN16/40 |
144 |
172 |
172 |
180 |
232 |
232 |
235 |
300 |
357 |
391 |
|
PN64/100 |
156 |
180 |
180 |
200 |
237 |
237 |
247 |
317 |
367 |
397 |
|
H2 |
|
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
|
H4 |
|
459 |
459 |
459 |
459 |
520 |
520 |
520 |
570 |
570 |
570 |
|
H5 |
|
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
|
|
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
重量
(KG) |
PN16/40 |
12 |
15 |
17 |
18 |
34 |
46 |
54 |
76 |
79 |
100 |
|
PN64/100 |
16 |
19 |
26 |
27 |
43 |
69 |
85 |
120 |
125 |
150 |
