多儀閥門 – 蝶閥 – 氣動蝶閥系列

氣動軟密封蝶閥

閥門型號：D671X，D641X，D671F，D641F
通徑規格：DN50～DN1200
結構形式：中線型（對夾式，法蘭）
閥體材質：球墨鑄鐵、鑄鋼WCB、不銹鋼304、316
公稱壓力：PN6、PN10、PN16
適用溫度：-40℃～200℃
應用范圍：水、氣體、油品、腐蝕性介質等
產品特點：密封性能好，耐老化、耐腐蝕，使用壽命長

氣動軟密封蝶閥概述：

氣動軟密封蝶閥是一種防腐蝕性和密封性較好的中線型蝶閥，一般分為法蘭或?qū)A式連接，可用于含有腐蝕性介質及泄露量要求較高的常溫常壓場合。氣動軟密封蝶閥采用密封結構，密封材料有橡膠、聚四氟乙烯等，泄露量可達到零泄露。由于結構特征的限制，氣動軟密封蝶閥不適用于高溫、高壓及抗磨損等行業，只適合在常溫環境和低壓、中壓等場所做開關切斷和調節流量使用。

氣動對夾式軟密封蝶閥氣動法蘭軟密封蝶閥

氣動軟密封蝶閥參數說明：

公稱通徑	DN50～DN1200(mm)
壓力等級	PN0.6、1.0、1.6MPa
連接方式	對夾式、法蘭式
結構形式	中線型
驅動方式	氣源驅動,壓縮空氣5～7bar(可帶手輪)
動作范圍	0～90°
密封材質	各種橡膠、聚四氟乙烯
工作場合	各種腐蝕性介質等(常溫常壓、低溫低壓場合)
附件選項	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
控制方式	開關兩位控制,氣開、氣關式、彈簧復位、調節型(4～20mA模擬量信號)

氣動軟密封蝶閥優點：

1、結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。

2、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。

3、分為氣動對夾式軟密封蝶閥和氣動法蘭軟密封蝶閥，滿足不同管道。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、密封材料耐老化、耐腐蝕，使用壽命長。

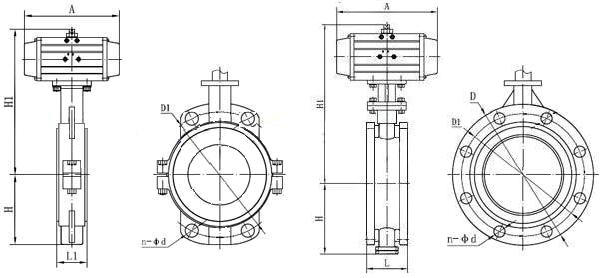

氣動對夾式軟密封蝶閥結構 氣動法蘭軟密封蝶閥結構

氣動軟密封蝶閥密封材料：

材料品種	氯丁橡膠	丁腈橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	X或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	X E或orJE
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃
