閥門電動裝置選型依據
時間：2015-11-04 15:01:24 來源：多儀閥門 點擊：0次

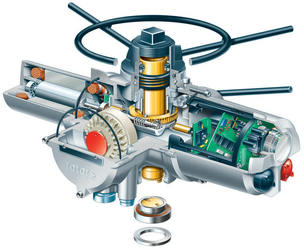

閥門電動裝置是實現閥門程控、自控和遙控不可缺少的設備，其運動過程可由行程、轉矩或軸向推力的大小來控制。由于閥門電動裝置的工作特性和利用率取決于閥門的種類、裝置工作規范及閥門在管線或設備上的位置，因此，正確選擇閥門電動裝置，對防止出現超負荷現象（工作轉矩高于控制轉矩）至關重要。
閥門電動裝置的正確選擇應依據：
1，操作力矩是選擇閥門電動裝置的最主要參數，電動裝置輸出力矩應為閥門操作最大力矩的1．2～1．5倍。
2，一種是不配置推力盤，直接輸出力矩；另一種是配置推力盤，輸出力矩通過推力盤中的閥桿螺母轉換為輸出推力。
3，輸出軸轉動圈數：閥門電動裝置輸出軸轉動圈數的多少與閥門的公稱通徑、閥桿螺距、螺紋頭數有關，按M=H/ZS計算（式中：M為電動裝置應滿足的總轉動圈數；H為閥門的開啟高度，mm；S為閥桿傳動螺紋的螺距，mm；Z為閥桿螺紋頭數。）
4，閥桿直徑：對于多回轉類的明桿閥門來說，如果電動裝置允許通過的最大閥桿直徑不能通過所配閥門的閥桿，便不能組裝成電動閥門。因此，電動裝置空心輸出軸的內徑必須大于明桿閥門的閥桿外徑。對于部分回轉閥門以及多回轉閥門中的暗桿閥門，雖不用考慮閥桿直徑的通過問題，但在選配時亦應充分考慮閥桿直徑與鍵槽的尺寸，使組裝后能正常工作。
5，輸出轉速：閥門的啟、閉速度快，易產生水擊現象。因此，應根據不同的使用條件，選擇恰當?shù)膯ⅰ㈤]速度。
6，安裝、連接方式：電動裝置的安裝方式有垂直安裝、水平安裝、落地安裝；連接方式為：有推力盤；閥桿通過（明桿多回轉閥門）；暗桿多回轉；無推力盤；閥桿不通過；部分回轉
|
閥門電動裝置有其特殊要求，即必須能夠限定轉矩或軸向力。通常閥門電動裝置采用限制轉矩的連軸器。當電動裝置規格確定之后，其控制轉矩也就確定了。一般在預先確定的時間內運行，電機不會超負荷。
【導致超負荷】
一：電源電壓低，得不到所需的轉矩，使電機停止轉動；
二：錯誤地調定轉矩限制機構，使其大于停止的轉矩，造成連續產生過大轉矩，使電機停止轉動；
三：斷續使用，產生的熱量積蓄，超過了電機的允許溫升值；
四：因某種原因轉矩限制機構電路發生故障，使轉矩過大；
五：使用環境溫度過高，相對使電機熱容量下降。
|
 |
