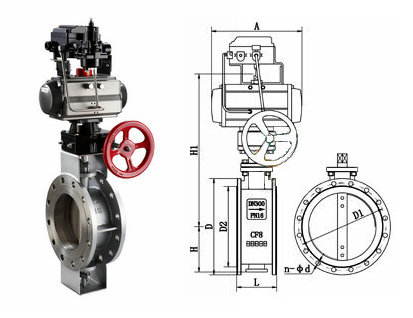

氣動通風蝶閥
- 閥門型號：D641W
- 通徑規格：DN50～DN2000
- 結構形式：中線型
- 閥體材質：碳鋼WCB、不銹鋼304、不銹鋼316
- 公稱壓力：PN2.5、PN6、PN10
- 適用溫度：-40℃～+450℃以上
- 應用范圍：空氣、煤氣、含塵氣體、煙道氣、冷熱風等
- 產品特點：流道阻力小，流量系數大，重量輕，可適用于大口徑
氣動通風蝶閥概述：
氣動通風蝶閥是用于通風管道中的一種非密閉旋轉型蝶閥，采用中線式碟板與短結構鋼板焊接的結構形式設計制造，作為氣體介質的流量調節或開關控制。氣動通風蝶閥流道阻力小，流量系數大，重量輕，啟閉快，與閥門定位器配套使用，可實現比例調節，特別適用于大口徑、大流量鍋爐窯煙道氣控制及環保除塵系統中。
氣動通風蝶閥優點：
1.可遠距離控制閥門開關、調節，達到了省時省力，省人工成本。
2.內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
3.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。氣動通風蝶閥采用標準： 設計標準：GB/T12238-1989、JB/T8692-1998 法蘭連接尺寸：GB/T9115.1-2000 結構長度：GB/T12221-1989 壓力試驗：GB/T13927-1992、JB/T9092-1999
強度試驗：0.075 0.375 0.9密封試驗：≤1.5%泄漏量
適用溫度：-40～+450℃
氣動通風蝶閥技術參數： |  |
| 公稱通徑 | DN50～DN2000(mm) |
| 壓力等級 | PN0.25、0.6、1.0MPa |
| 連接方式 | 法蘭式連接 |
| 結構形式 | 中線型結構 |
| 驅動方式 | 氣動控制,氣源驅動(可帶手輪) |
| 閥體材質 | 碳鋼WCB、不銹鋼304、不銹鋼316 |
| 密封材質 | 本體密封 |
| 工作場合 | 空氣、煤氣、含塵氣體、煙道氣、冷熱風等 |
| 控制方式 | 開關型（開關切斷），調節型（調節碟板開度） |
| 附件選型 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
